Metoda ciepłego dachu skośnego jest uznaną metodą modernizacji izolacji. Poprzez umieszczenie izolacji nad krokwiami, cała powierzchnia poddasza jest utrzymywana w cieple i suchości.

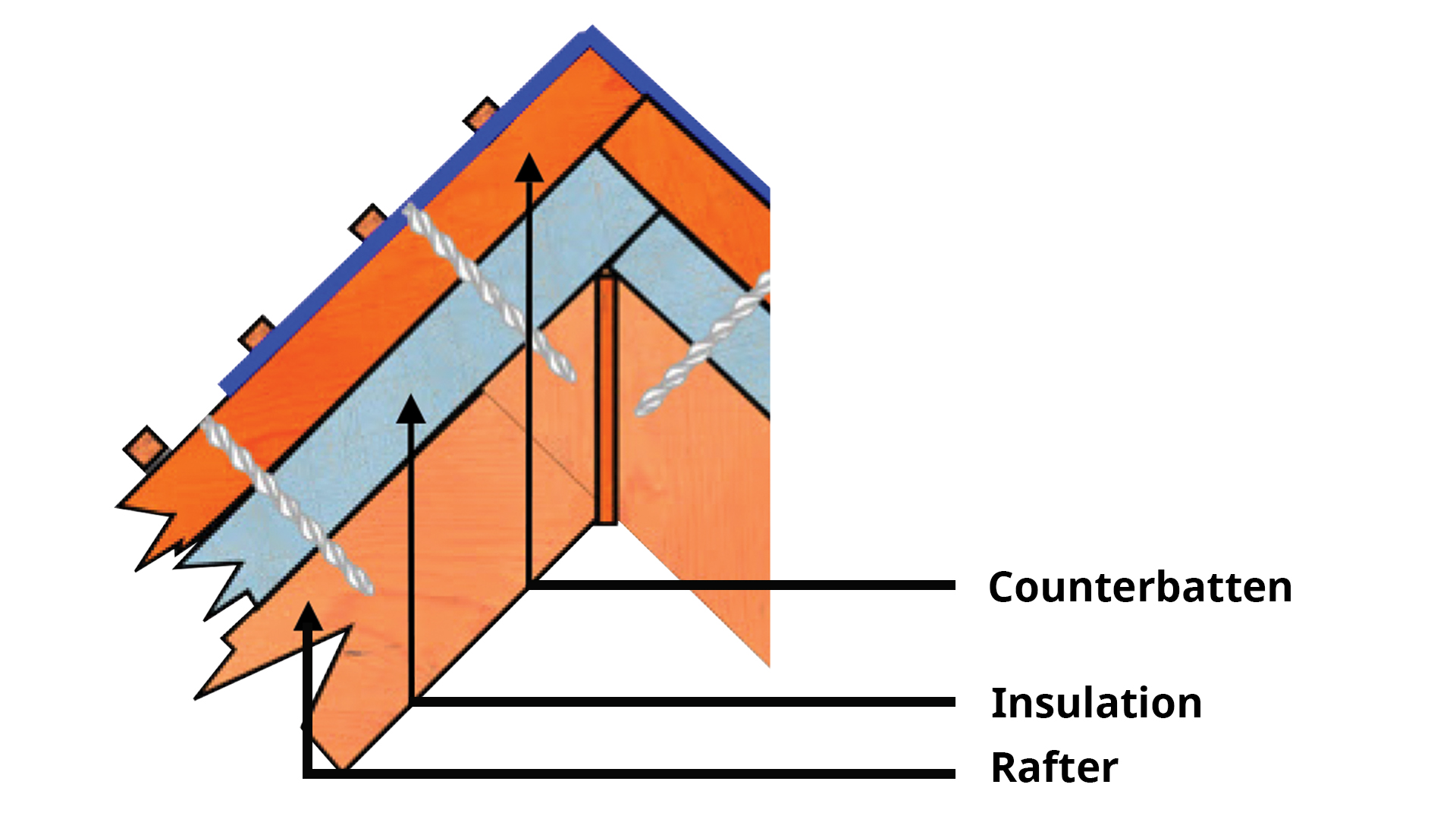

Skew Fast służy do mocowania kontrłat nad izolacją, a kontrłaty stają się krokwiami.
Dzięki bardzo małej efektywnej średnicy rdzenia Skew Fast może być stosowany w drewnie o szerokości 30 mm lub mniejszej, zachowując zgodność z CP112: 1972, co nie jest możliwe w przypadku konwencjonalnego gwoździa o równoważnej długości.
Określając szczegóły mocowania dla ciepłych dachów, należy wziąć pod uwagę dwa elementy:
Projekt mocowania będzie musiał uwzględniać wszystkie te czynniki.
W Wielkiej Brytanii, C.P. 3 Rozdział V, Część 2, 1972 i zmieniony w 1986 r., opisuje wykres ekspozycji na wiatr dzielący kraj na trzy strefy wiatrowe:
Strefy wiatrowe A, B i C są zdefiniowane w następujący sposób:
Poniższa tabela ssania wiatru uwzględnia wpływ nachylenia terenu w promieniu 1 km.
Jeśli wysokość konstrukcji przekracza 15 m, gęstość mocowania należy pomnożyć przez 1,52.
| Strefa wiatru | Nachylenie terenu w promieniu 1 km | Ssanie kN/m² | Grubość listwy - mm | ||
|---|---|---|---|---|---|
| 25 | 38 | 50 | |||
A | Do 1:20 | 2.5 | 4.0 | 3.0 | 2.0 |
| 1:20 do 1:12,5 | 3.5 | 6.0 | 3.5 | 2.5 | |
| Bez limitu | 4.7 | 7.5 | 5.0 | 3.5 | |
B | Do 1:20 | 3.5 | 6.0 | 4.0 | 3.0 |
| 1:20 do 1:12,5 | 4.3 | 7.0 | 4.5 | 3.5 | |
| Bez limitu | 6.6 | 11.0 | 7.0 | 5.5 | |
C | Do 1:20 | 4.1 | 6.5 | 4.5 | 3.0 |
| 1:20 do 1:12,5 | 5.0 | 8.0 | 5.5 | 4.0 | |
| Bez limitu | 7.6 | 12.5 | 8.5 | 6.0 | |
Poniżej znajdują się tabele, których używamy do obliczania gęstości Skew Fast wymaganej do wytrzymania obciążeń ślizgowych nakładanych na dach. Są one obliczane przy użyciu tabel British Standard i uwzględniają ciężar dachówek, nachylenie dachu, grubość izolacji oraz to, czy na poziomie okapu zainstalowana jest łata oporowa. Liczba, która znajduje się w tabeli, odpowiada liczbie elementów Skew Fast wymaganych na metr kwadratowy, aby wytrzymać obciążenia ślizgowe. Należy pamiętać, że obciążenia wiatrem MUSZĄ być również brane pod uwagę.

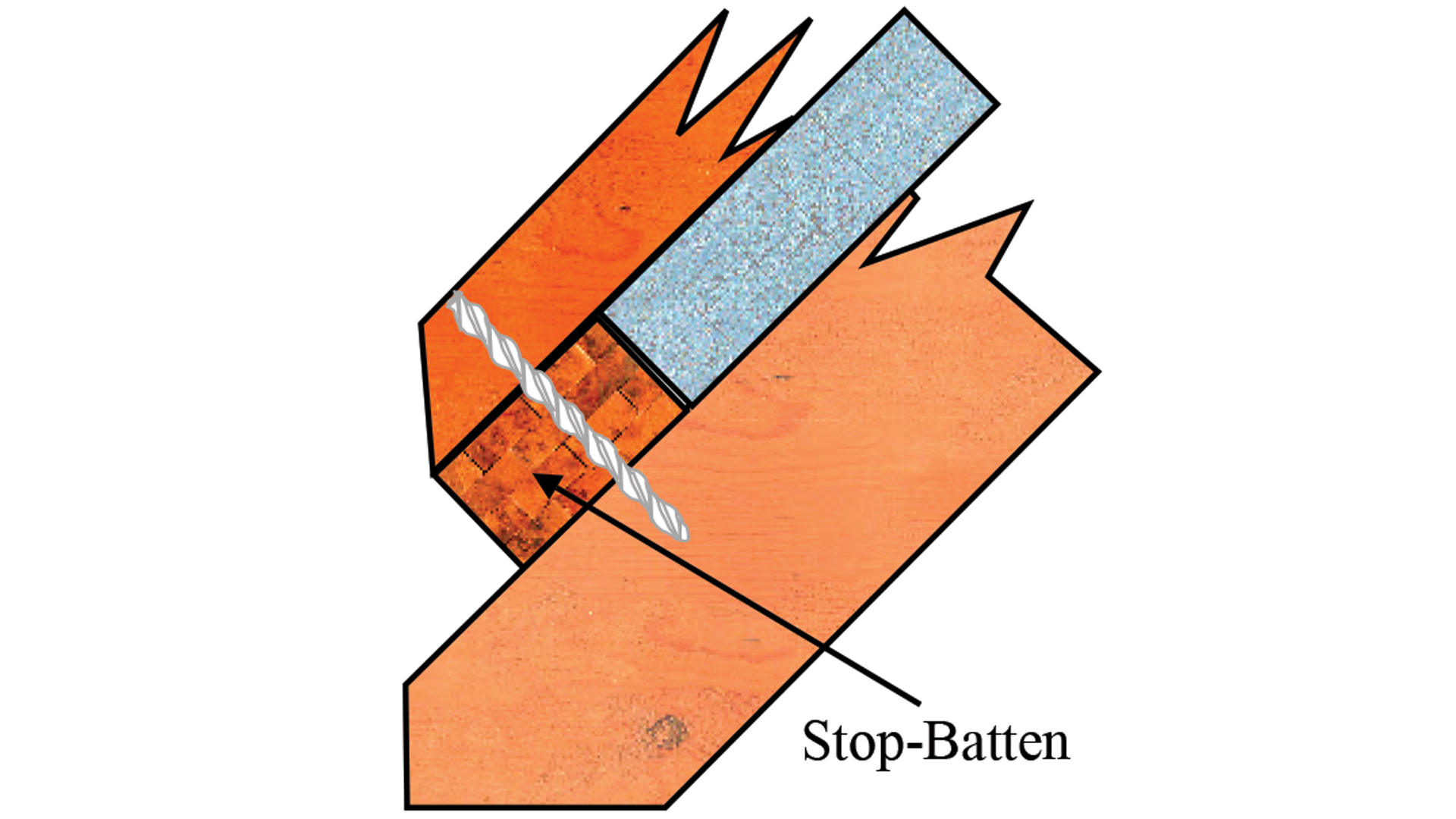

Pierwsze trzy poniższe tabele pokazują wpływ zastosowania różnych głębokości izolacji z listwą ograniczającą zainstalowaną na poziomie okapu.
| Grubość izolacji 36-50 mm (Z ŁĄCZNIKIEM STOP) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Waga ułożonej płytki kg/m² | Nachylenie dachu | |||||||
| 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | |
| 10 | 3.0 | 4.0 | 4.0 | 3.0 | 2.0 | 1.0 | 1.0 | 1.0 |
| 20 | 3.5 | 4.5 | 4.5 | 4.0 | 3.0 | 2.0 | 2.0 | 2.0 |
| 30 | 3.5 | 5.0 | 5.0 | 5.0 | 4.0 | 3.0 | 3.0 | 3.5 |
| 40 | 4.0 | 5.5 | 6.0 | 5.5 | 5.0 | 4.0 | 4.0 | 4.5 |
| 50 | 4.5 | 6.0 | 6.5 | 6.5 | 5.5 | 5.0 | 5.0 | 5.0 |
| 60 | 4.5 | 6.5 | 7.0 | 7.0 | 6.5 | 6.0 | 6.0 | 6.5 |
| 70 | 5.0 | 7.0 | 8.0 | 8.0 | 7.5 | 7.0 | 7.5 | 7.5 |
| 80 | 5.5 | 8.0 | 8.5 | 9.0 | 8.5 | 8.0 | 8.5 | 8.5 |
| 90 | 6.0 | 8.5 | 9.5 | 9.5 | 9.5 | 9.0 | 9.5 | 9.5 |
| 100 | 7.5 | 9.0 | 10.0 | 10.5 | 10.5 | 10.0 | 10.5 | 10.5 |
| Grubość izolacji 51-75 mm (Z ŁAWKĄ STOP) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Waga ułożonej płytki kg/m² | Nachylenie dachu | |||||||
| 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | |
| 10 | 3.0 | 4.0 | 4.0 | 3.0 | 2.0 | 1.0 | 1.0 | 1.0 |
| 20 | 3.5 | 4.5 | 4.5 | 4.0 | 3.0 | 2.0 | 2.0 | 2.0 |
| 30 | 3.5 | 5.0 | 5.0 | 5.0 | 4.0 | 3.0 | 3.0 | 3.5 |
| 40 | 4.0 | 5.5 | 6.0 | 5.5 | 5.0 | 4.0 | 4.0 | 4.5 |
| 50 | 4.5 | 6.0 | 6.5 | 6.5 | 5.5 | 5.0 | 5.0 | 5.0 |
| 60 | 4.5 | 6.5 | 7.0 | 7.0 | 6.5 | 6.0 | 6.0 | 6.5 |
| 70 | 5.0 | 7.0 | 8.0 | 8.0 | 7.5 | 7.0 | 7.5 | 7.5 |
| 80 | 5.5 | 8.0 | 8.5 | 9.0 | 8.5 | 8.0 | 8.5 | 8.5 |
| 90 | 6.0 | 8.5 | 9.5 | 9.5 | 9.5 | 9.0 | 9.5 | 9.5 |
| 100 | 7.5 | 9.0 | 10.0 | 10.5 | 10.5 | 10.0 | 10.5 | 10.5 |
| Grubość izolacji 76-150 mm (Z ŁĄCZNIKIEM STOP) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Waga ułożonej płytki kg/m² | Nachylenie dachu | |||||||
| 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | |
| 10 | 5.5 | 7.5 | 7.0 | 5.5 | 4.0 | 2.0 | 2.0 | 2.0 |
| 20 | 6.0 | 8.5 | 8.0 | 7.0 | 5.5 | 3.5 | 3.0 | 3.0 |
| 30 | 6.5 | 9.0 | 9.5 | 8.5 | 7.0 | 5.5 | 5.0 | 4.0 |
| 40 | 7.5 | 10.0 | 10.5 | 10.0 | 9.0 | 7.0 | 7.0 | 6.0 |
| 50 | 8.0 | 11.0 | 12.0 | 11.5 | 10.5 | 9.0 | 8.5 | 8.0 |
| 60 | 8.5 | 12.0 | 13.0 | 13.0 | 12.0 | 10.5 | 10.5 | 9.5 |
| 70 | 9.0 | 13.0 | 14.0 | 15.0 | 13.5 | 11.0 | 11.0 | 10.0 |
| 80 | 9.5 | 14.0 | 15.0 | 17.0 | 15.0 | 14.0 | 13.0 | 11.0 |
| 90 | 10.0 | 15.0 | 16.0 | 18.0 | 17.0 | 16.0 | 14.0 | 12.0 |
| 100 | 10.5 | 16.0 | 17.0 | 19.0 | 19.0 | 17.0 | 16.0 | 15.0 |
Drugi zestaw trzech tabel pokazuje wpływ zastosowania różnych głębokości izolacji BEZ listwy ograniczającej zainstalowanej na poziomie okapu.
| Grubość izolacji 36-50 mm (BEZ ŁATY STOP) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Waga ułożonej płytki kg/m² | Nachylenie dachu | |||||||
| 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | |
| 10 | 3.0 | 4.0 | 4.0 | 3.0 | 2.0 | 1.0 | 1.0 | 1.0 |
| 20 | 3.5 | 4.5 | 4.5 | 4.0 | 3.0 | 2.0 | 2.0 | 2.0 |
| 30 | 3.5 | 5.0 | 5.0 | 5.0 | 4.0 | 3.0 | 3.0 | 3.5 |
| 40 | 4.0 | 5.5 | 6.0 | 5.5 | 5.0 | 4.0 | 4.0 | 4.5 |
| 50 | 4.5 | 6.0 | 6.5 | 6.5 | 5.5 | 5.0 | 5.0 | 5.0 |
| 60 | 4.5 | 6.5 | 7.0 | 7.0 | 6.5 | 6.0 | 6.0 | 6.5 |
| 70 | 5.0 | 7.0 | 8.0 | 8.0 | 7.5 | 7.0 | 7.5 | 7.5 |
| 80 | 5.5 | 8.0 | 8.5 | 9.0 | 8.5 | 8.0 | 8.5 | 8.5 |
| 90 | 6.0 | 8.5 | 9.5 | 9.5 | 9.5 | 9.0 | 9.5 | 9.5 |
| 100 | 7.5 | 9.0 | 10.0 | 10.5 | 10.5 | 10.0 | 10.5 | 10.5 |
| Grubość izolacji 51-75 mm (BEZ ŁOŻYSKA STOPUJĄCEGO) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Waga ułożonej płytki kg/m² | Nachylenie dachu | |||||||
| 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | |
| 10 | 5.5 | 7.5 | 7.0 | 5.5 | 4.0 | 2.0 | 2.0 | 2.0 |
| 20 | 6.0 | 8.5 | 8.0 | 7.0 | 5.5 | 3.5 | 4.0 | 4.0 |
| 30 | 6.5 | 9.0 | 9.5 | 8.5 | 7.0 | 5.5 | 5.5 | 6.0 |
| 40 | 7.5 | 10.0 | 10.5 | 10.0 | 9.0 | 7.0 | 7.5 | 7.5 |
| 50 | 8.0 | 11.0 | 12.0 | 11.5 | 10.5 | 9.0 | 9.5 | 9.5 |
| 60 | 8.5 | 12.0 | 13.0 | 13.0 | 12.0 | 11.0 | 11.5 | 11.5 |
| 70 | 9.0 | 13.0 | 14.0 | 15.0 | 13.5 | 13.0 | 13.5 | 13.5 |
| 80 | 9.5 | 14.0 | 15.0 | 17.0 | 15.0 | 15.0 | 15.5 | 15.5 |
| 90 | 10.0 | 15.0 | 16.0 | 18.0 | 17.0 | 17.0 | 18.0 | 18.0 |
| 100 | 10.5 | 16.0 | 17.0 | 19.0 | 19.0 | 19.0 | 20.0 | 20.0 |
| Grubość izolacji 76-150 mm (BEZ ŁOŻYSKA STOPUJĄCEGO) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Waga ułożonej płytki kg/m² | Nachylenie dachu | |||||||
| 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | |
| 10 | 11.0 | 15.0 | 14.0 | 11.0 | 8.0 | 4.0 | 4.0 | 4.0 |
| 20 | 12.0 | 17.0 | 16.0 | 14.0 | 11.0 | 7.0 | 8.0 | 8.0 |
| 30 | 13.0 | 18.0 | 19.0 | 17.0 | 14.0 | 11.0 | 11.0 | 12.0 |
| 40 | 15.0 | 20.0 | 21.0 | 20.0 | 18.0 | 14.0 | 15.0 | 15.0 |
| 50 | 16.0 | 22.0 | 24.0 | 22.0 | 21.0 | 18.0 | 19.0 | 19.0 |
| 60 | 17.0 | 24.0 | 26.0 | 26.0 | 24.0 | 22.0 | 23.0 | 23.0 |
| 70 | 18.0 | 26.0 | 28.0 | 30.0 | 27.0 | 26.0 | 27.0 | 27.0 |
| 80 | 19.0 | 28.0 | 30.0 | 34.0 | 30.0 | 30.0 | 31.0 | 31.5 |
| 90 | 20.0 | 30.0 | 32.0 | 36.0 | 34.0 | 34.0 | 36.0 | 36.0 |
| 100 | 21.0 | 32.0 | 34.0 | 38.0 | 38.0 | 38.0 | 40.0 | 40.0 |
Poniższe wagi płytek mogą służyć jako wskazówka do wyceny, ale rzeczywiste wagi należy obliczyć przed montażem.
| Waga płytek (waga po ułożeniu - kg/m²) | |||
|---|---|---|---|
| Marley | Redland | ||
| Zwykła glina | 80 | Kamień kambryjski | 20 |
| Cecha | 70 | Saxon Slate | 50 |
| Westwold | 100 | Richmond Slate | 60 |
| Ludlow Plus | 50 | Stonewall Slate | 50 |
| Anglia Plus | 50 | Delta Slate | 60 |
| Double Roman | 50 | Norfolk Pantile | 50 |
| Ludlow Major | 50 | Regent Tile | 50 |
| Mendip | 50 | Podwójne płytki Grovebury | 50 |
| Nowoczesny | 50 | Bridgewater | 50 |
| Wessex | 60 | 50 Double Roman | 50 |
| Bold Roll | 50 | Renown Tile | 50 |
| Supalit | 30 | 49 Płytka | 50 |
| Monarch | 20 | Równina Downland | 50 |
| Zwykła płytka | 80 | ||
| Rosemary Plain Clay | 80 | ||
| Rosemary Cheslyn Clay | 90 | ||
| Eternit | Płytki dachowe Anchor | ||
| Rivendale | 20 | Bold Roll 87 | 40 |
| Eternit 2000 | 20 | Centurian | 30 |
| Duracem | 20 | Senator | 40 |
| Kraj | 20 | Vanguard 83 | 30 |
| Shire | 20 | Wicehrabia | 40 |
| Gower | 20 | Łupek kamienny | 50 |
| Anchorlite Slate | 30 | ||
| Płytki gładkie | 80 | ||
| Inne | DECRA | ||
| Naturalny walijski łupek | 40 | System dachowy | 10 |
| System okładzin metalowych | 10 | Stratos | 10 |
| Ogólne wagi płytek | |
|---|---|
| WAGA PŁYTEK | Waga kg/m² |
| A.C. lub blacha stalowa | 10 |
| A.C. Slates | 20 |
| Naturalne łupki | 30-40 |
| Blokujące płytki betonowe | 40-60 |
| Zwykłe płytki ceramiczne | 60-80 |
| Płytki betonowe | 90-100 |
| Cotswold Stone | 100 |

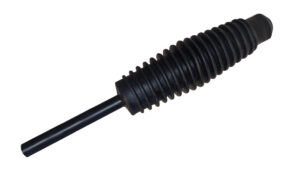

Mocowanie skośne Fast powyżej 125 mm wymaga narzędzia podpierającego do montażu, aby zapobiec wygięciu mocowania.
